概要
這是一款超高速、超大容量的數據采集器。擁有2G內存數據，最高采樣速度達100MHz。
特征
- 應用于搭載PCI總線的WINDOWS 計算機系統。
- 基本配置為2CH，采樣頻率為50MHz/CH，且擁有2G內存數據。
- 強大的預觸發功能,每個通道能保存觸發前后500M數據，預觸發的最小周期約為2分30秒。
- 最多可收錄500G數據到硬盤。

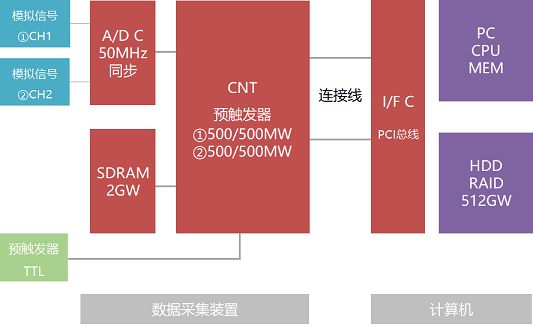

流程圖
工作流程
| 第1次開始 | → | 數據收錄開始 |
| → | 第1次預觸發前數據收錄(10秒以上) | |
| 第1次預觸發 | → | 開始傳送數據到計算機 |
| → | 第1次所有數據硬盤保存(約2分10秒) | |
| 第2次開始 | → | 第2次預觸發前數據收錄 |
| ...... | ...... | |
| 第250次開始 | → | 第2次預觸發前數據收錄 |
| 第250次預觸發 | → | 第2次預觸發后數據收錄 |
| 第250次數據傳送 | → | 第250次所有數據硬盤保存 |
| 全部數據收錄完畢，耗時=約10小時30分 | ||
技術參數
| 名稱 | EC-6803 | EC-6804 | EC-6805 | EC-6806 | EC-6808 | EC-6809 |
|---|---|---|---|---|---|---|
| 采樣頻率 | 2MHz | 10MHz | 20MHz | 30MHz | 50MHz | 100MHz |
| 輸入通道 | 4~6CH | 2~8CH | 2~4CH | 1~2CH | 1~2CH | 1CH |
| 定時器 | 0.1μSec～1μSec | |||||
| 分辨率 | 16bit | |||||
| 轉換精度 | ±0.1%(滿量程) | |||||
| 輸入范圍 (出廠時固定) |
±5V、±10V | ±1V、±2V、±5V | ||||
| 信號形式 | 單端 | |||||
| 輸入阻抗 | 約1MΩ | 約50Ω | ||||
| 采樣模式 | 所有通道同步采樣 | |||||
| 通道指定 | 指定最后通道 | |||||
| 總線類型 | PCMCIA 68PIN | |||||
| 變換代碼 | 二進制 | |||||
| 外部開始 | TTL負理論 | |||||
| 外部時鐘 | TTL負理論 | |||||
| 預觸發 | TTL負理論 | |||||
| 合成位 | 數據的上幾位作為數字信號輸入來使用 | |||||
其它技術參數
| 接口卡 | 接口卡 EC-2180 |
總線類型 | PCI(33MHz/32位) |
|---|---|---|---|
| 外形尺寸 | 175mm(W)×98mm(H)(不包括突起部分) | ||
| 供給電源 | +3.3V、+5V | ||
| 使用環境 | 溫度：+5℃～+35℃ 濕度：20%～85% |
||
| 接口線 | 連接頭 | 3M公司101A0-6000、103A0-A200-00 | |
| 線纜材料 | AWG28×50P雙絞線 | ||
| 線纜長度 | 線的標準配置為1m長，如需變更長度，請與本公司聯系 | ||
| 機箱1 | 4插槽機箱 (對應16CH) |
外形尺寸 | 199mm(H)×268mm(W)×384mm(D) |
| 重量 | 約10kg | ||
| 耗電量 | 標準耗電約為20VA，不同型號略有不同 | ||
| 機箱2 | 1插槽機箱 (對應4CH) |
外形尺寸 | 199mm(H)×132mm(W)×334mm(D) |
| 重量 | 約4kg | ||
| 耗電量 | 標準耗電約為20VA，不同型號略有不同 | ||
| 機箱-其它 | 供給電源 | AC100V±10%、50/60Hz | |
| 使用環境 | 溫度：+5℃～+35℃ 濕度：20%～85% |
