概要
這時一款采用外部信號作為收錄開始的數據采集器，最高采樣頻率50MHz，擁有40M數據傳輸內存，最多可收錄500G數據。
特征
- 應用于搭載PCI總線的WINDOWS 計算機系統。
- 基本配置為8CH，采樣頻率為2MHz/CH。
- 外部TTL波形作為收錄開始信號，Ch1-8也可作為超值觸發器來使用。
- 最多可收錄500G數據到硬盤。

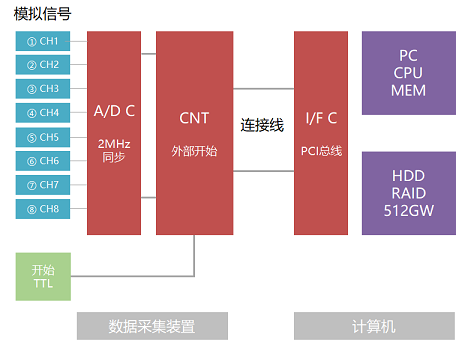

流程圖
工作流程
| 開始準備 | → | 等待外部開始信號 |
| 外部開始 | → | 開始收錄 |
| → | 數據收錄：64G數據/CH 持續9小時 | |
| ...... | ...... | |
| 指定容量保存 | → | 收錄結束 |
技術參數
| 名稱 | EC-6902 | EC-6903 | EC-6904 | EC-6905 | EC-6908 |
|---|---|---|---|---|---|
| 采樣頻率 | 1MHz | 2MHz | 10MHz | 20MHz | 40、50MHz |
| 輸入通道 | 4~40CH | 2~20CH | 2~4CH | 1~2CH | 1CH |
| 定時器 | 0.1μSec～1μSec | ||||
| 分辨率 | 16bit | ||||
| 轉換精度 | ±0.1%(滿量程) | ||||
| 輸入范圍 (出廠時固定) |
±2V、±5V、±10V | ±1V、±2V、±5V | |||
| 信號形式 | 單端 | ||||
| 輸入阻抗 | 約1MΩ | 約50Ω | |||
| 采樣模式 | 所有通道同步采樣 | ||||
| 變換代碼 | 二進制 | ||||
| 通道指定 | 指定最后通道 | ||||
| 總線類型 | PCI | ||||
| 外部開始 | TTL負理論 | ||||
| 外部時鐘 | TTL負理論 | ||||
| 預觸發 | TTL負理論 | ||||
| 合成位 | 數據的上幾位作為數字信號輸入來使用 | ||||
其它技術參數
| 接口卡 | 接口卡 EC-2180 |
總線類型 | PCI(33MHz/32位) |
|---|---|---|---|
| 外形尺寸 | 175mm(W)×98mm(H)(不包括突起部分) | ||
| 供給電源 | +3.3V、+5V | ||
| 使用環境 | 溫度：+5℃～+35℃ 濕度：20%～85% |
||
| I/F電纜 | 使用連接 | 3M公司101A0-6000、103A0-A200-00 | |
| 使用材料 | AWG28×50P雙絞線 | ||
| 線纜長度 | 線的標準配置為1m長，如需變更長度，請與本公司聯系 | ||
| 機箱1 | 4插槽機箱 (對應16CH) |
外形尺寸 | 199mm(H)×268mm(W)×384mm(D) |
| 重量 | 約10kg | ||
| 耗電量 | 標準耗電約為20VA，不同型號略有不同 | ||
| 機箱2 | 1插槽機箱 (對應4CH) |
外形尺寸 | 199mm(H)×132mm(W)×334mm(D) |
| 重量 | 約4kg | ||
| 耗電量 | 標準耗電約為20VA，不同型號略有不同 | ||
| 機箱-其它 | 供給電源 | AC100V±10%、50/60Hz | |
| 使用環境 | 溫度：+5℃～+35℃ 濕度：20%～85% |
